Beschreibung

Mit den Einzelkomponenten AUSZUGSEBENE B30L80 kannst Du Dir einen individuellen SLIDE-out LIGHT konfigurieren, der eine Breite von 30 cm hat oder als zusätzliche Ebene in ein BASIS-Modul ergänzen.

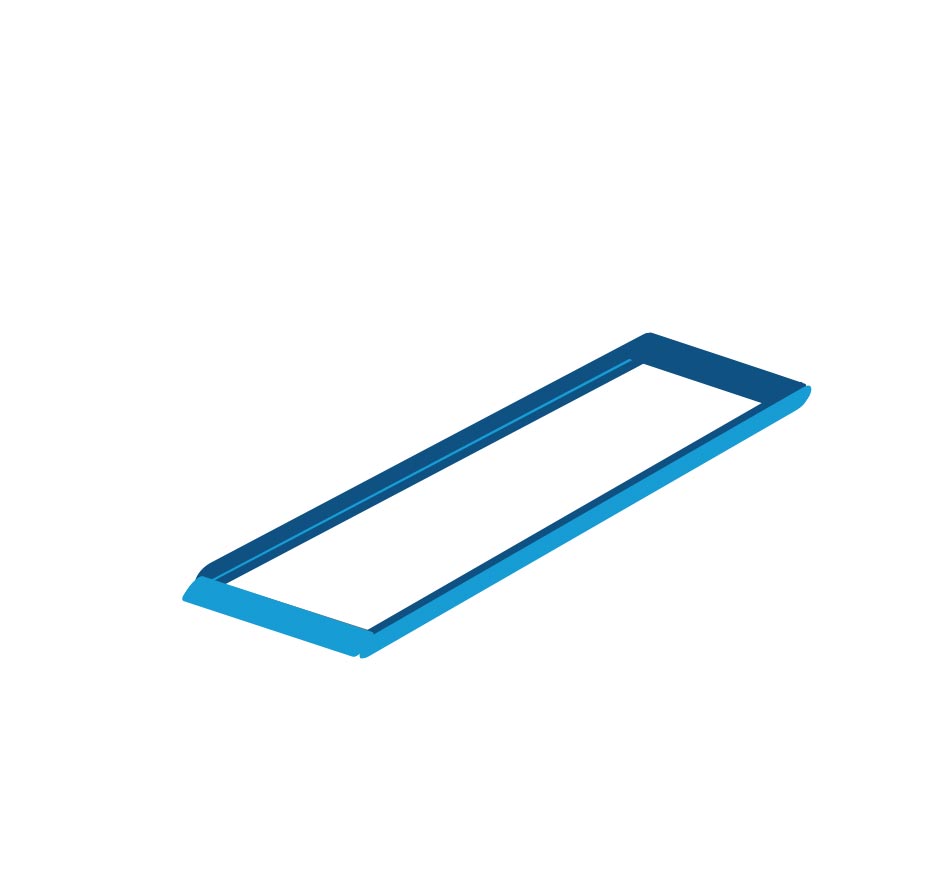

Jede Auszugsebene als Einzelkomponente der SLIDE-out LIGHT Serie besteht aus:

• Je 1 x Aluminium L-Längsträger LINKS / RECHTS mit Vorbohrungen und passendem Lochbild für die Schwerlastauszüge
• 2 x Aluminium L-Querverbinder für Auszugsbreite 30 cm

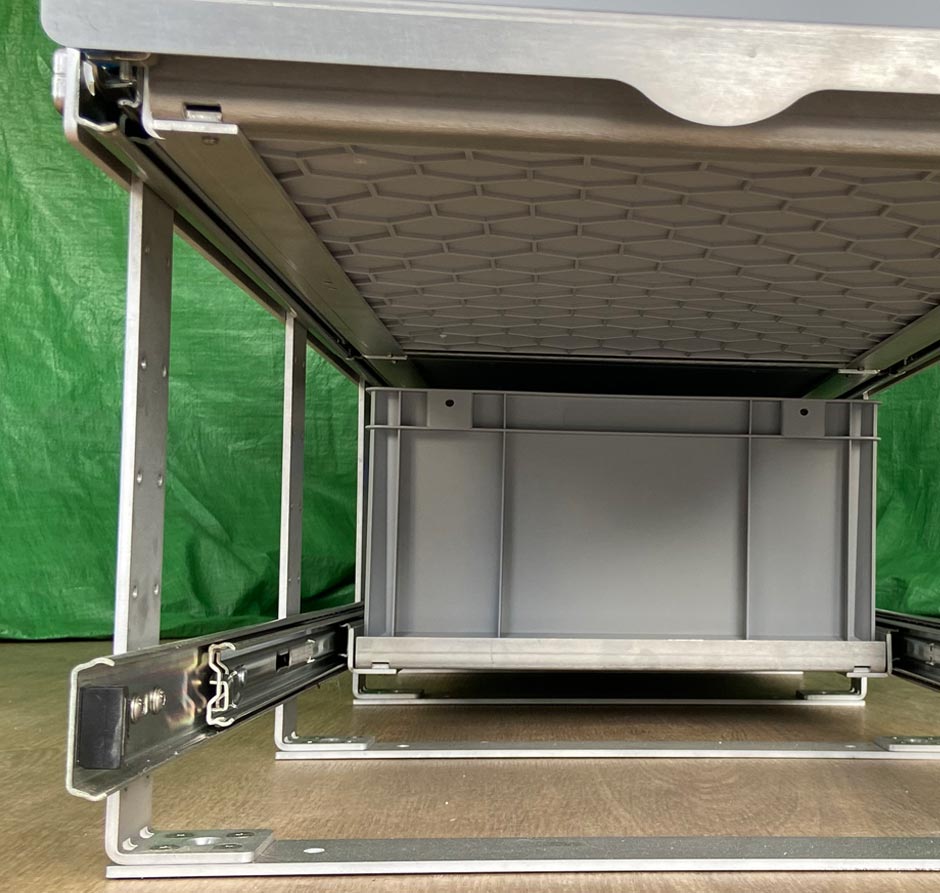

• Schwerlast-Vollauszugsset mit Belastbarkeit 100 kg auf der Fläche
• 1 x Querverbinderleiste
• Montageschrauben

Überlege bei der Planung mit welcher Boxenhöhe Du arbeiten möchtest, dementsprechend ist die Anzahl der Auszugsebenen möglich und die Höhe der Ständerrahmen zu wählen.

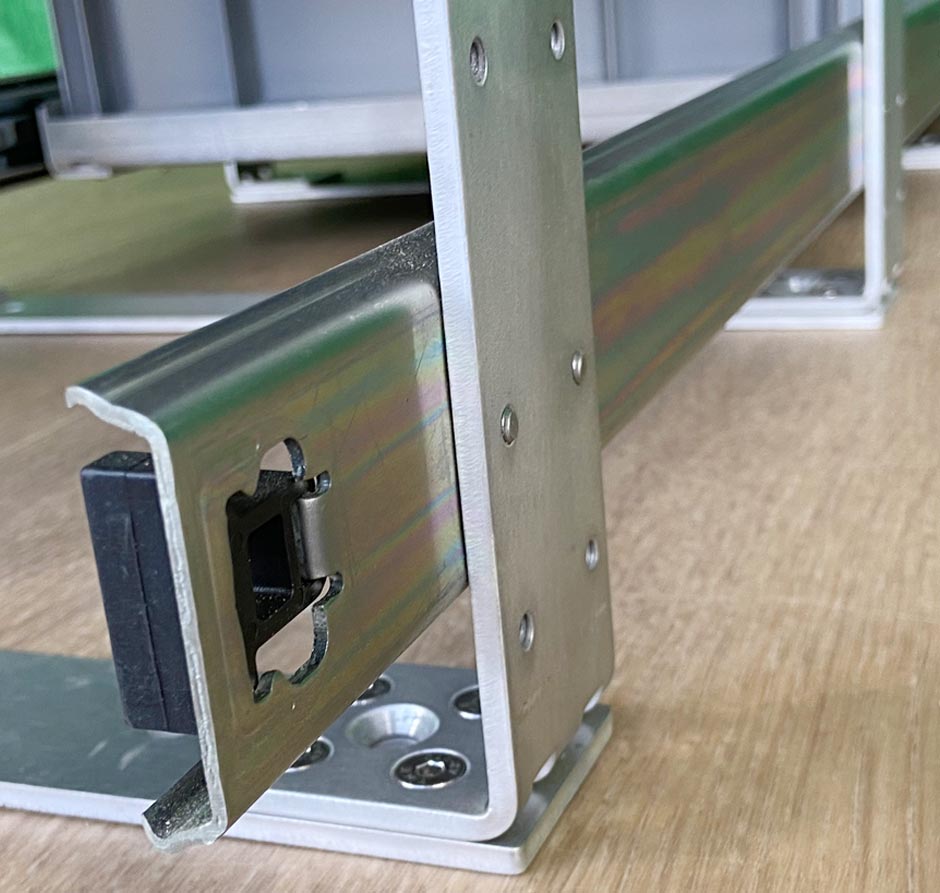

Die Ständerrahmen müssen die selbe Breite wie die Auszugsebenen haben, die Höhe des Moduls bestimmen ebenfalls die Ständerrahmen:

• mit 2 Ständerrahmen kannst Du Auszüge mit einer Länge von 30 / 40 / 60 cm
• mit 3 Ständerrahmen kannst du Auszüge mit einer Länge von 80 / 90 cm
• mit 4 Ständerrahmen kannst Du Auszüge mit einer Länge von 120 cm

konfigurieren.

TIPP: Bei der Planung und Umsetzung eines PRO-Moduls, achte darauf, falls Du unterschiedlich lange Auszugsebenen möchtest, benötigst Du auch noch die PRO-Adapterleisten.
